HR22010/T整流模块用户手册
1、 面板介绍
1．1前面板

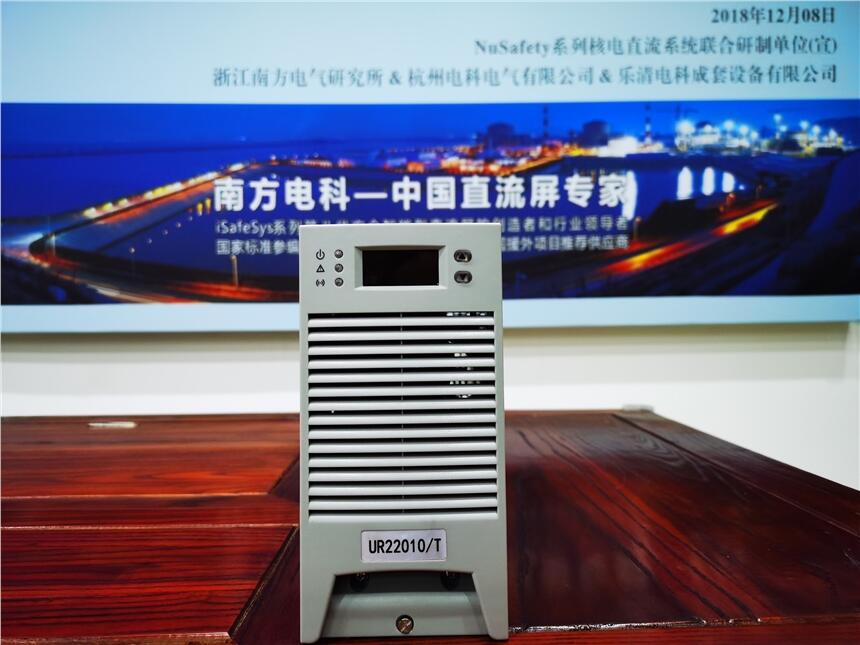

HR22010/T整流模块（以下简称模块）前面板如图1所示：
图1 模块前面板
指示灯
前面板上有3 个指示灯，功能见表1:
表1 面板指示灯功能
|
指示灯 |
名称 |
状态 |
指示含义 |
|
绿灯 |
电源指示灯 |
亮 |
模块正常工作 |
|
闪烁 |
与监控或后台通信
监控或后台下发DCDC关机命令。 |
||
|
黄灯 |
保护指示灯 |
亮 |
由于输入交流电压缺相和温度导致功率降额；均流不正常;地址重复等（见表3） |
|
灭 |
运行在自动模式正常工作 |
||
|
闪烁 |
运行在手动模式正常工作 |
||
|
红灯 |
故障指示灯 |
亮 |
交流输入过、欠压，内部过 温等（见表3） |
|
灭 |
无故障发生 |
||
|
闪烁 |
风扇不转 |
LED
可显示模块电压、电流、故障代码、地址、分组号、通讯协议、运行模式等信息。若按键无操作超过大约一分钟后，将自动显示模块输出电压，此时如果存在告警，则显示故障代码
信息。电压显示精度为±0.5V，电流显示精度±0.1A。
按键
1、 模块有两个按键，上键（▲）和下键（▼）。通过按键，可查看模块信息。例如模块输出电压220V、输出电流5A、地址2、分组号1、运行在自动方式或手动方式，按▲或▼将依次显示如下图：
|
图2 模块信息显示顺序
2、当模块运行在自动模式时，通过按键只可以查看模块信息，不可以设置模块输出电压，但可以将模块运行模式由“自动”设置为“手动”。如果当前运行模式为手动，则通过按键可以设置模块参数：模块输出电压、模块运行方式(手动/自动)。设置步骤如下：
①按▲或▼，将当前的显示切换到要更改的信息界面。
②按▲或▼大约2.5 秒后释放，可看到显示闪烁。
③按▲或▼更改设置值。
④按▼大约2.5 秒后释放以保存数据；若放弃更改，按下▲大约2.5 秒后释放即回复到以前的设置值。
|
|
模块的485通讯地址可设置范围为A01～A30，亦即每组模块的并机数为30个。
3、 通讯协议定义：P-0:S协议；P-1：E协议；P-2：F协议。
1．2 输入输出端子
模块采用输入输出一体化插座，可热插拔，因此模块安装维护极为方便，插座安装如图3，其管脚详细说明见表2
